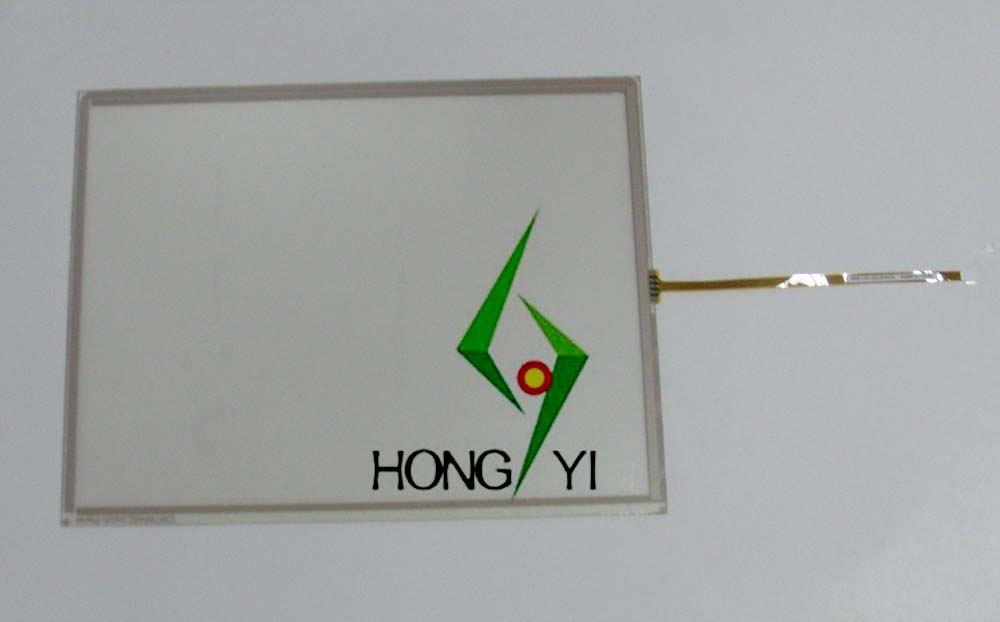

洪毅HOyi-TOUCH根据市场及客户需求，专门订制一款松下AST-075A 8E15F DMC触摸屏。标准尺寸为7.5英寸，匹配KCG075VG2BEG00-86-03-20 C075-84335液晶面板。目前该款整机广泛应用于医疗设备、工业控制等高端应用领域。我公司目前所推出的这款工业触摸玻璃面板尺寸、工艺完全与原装整机的触摸玻璃面板一致，完全支持即插即用的标准化配件要求。产品功能完全质保一年，是一款标准化及性价比高的工业触摸面板。尺寸的相关参数、尺寸、电器性能说明如下：
1. 范围Application
我司生产的触摸玻璃面板机种料号Product（Model No.）: AST-075A 8E15F DMC触摸屏
对应液晶面板料号Customer（P/N）:KCG075VG2BEG00-86-03-20 C075-84335
我司生产的透明轻触开关严格按照ITO TOUCH PANEL标准规范制作,经检验其性能均满足原装触控面板的要求。
2. 规格 Specification
2.1结构材料 Material applied
|
NO.
|
产品结构 Product structure
|
材质 Material
|
备注 Remarks
|
|
1
|
上电极 upper circuit
|
ITO FILM（亮面）
|
0.188mm
|
|
2
|
下电极 lower circuit
|
ITO GLASS
|
1.1mm
|
|
3
|
线键 spacer
|
Adhesive
|
0.1mm
|
|
4
|
连接线 tail
|
FPC
|
双面板，镀金
|
2.2机械尺寸Mechanical size
|
NO.
|
项目 Item
|
规格 Specification
|
单位unit
|
|
1
|
外形 Outline
|
168±0.20×132±0.20
|
mm
|
|
2
|
可视区 View area
|
156.8±0.20×118.9±0.20
|
mm
|
|
3
|
动作区 Active area
|
154.4 ±0.20×116.7±0.20
|
mm
|
|
4
|
厚度 Total thickness
|
1.4±0.15
|
mm
|
3. 特性 Characteristics
3.1环境特性 Environmental characteristics
|
NO.
|
项目 Item
|
规格 Specification
|
|
1
|
操作温度Operation temperature
|
-10℃～+60℃
|
|
2
|
保存温度Storage temperature
|
-20℃～+70℃
|
3.2电气特性 Electrical characteristics
|
NO.
|
项目 Item
|
规格 Specification
|
备注 Remarks
|
|
1
|
额定电压Rated Voltage
|
DC 5V 1mA
|
|
|
2
|
线性度 Linearity
|
≤2.0％
|
Load 120gf
|
|
3
|
端点阻抗Resistance
|
Film：340-800Ω
Glass：260-550Ω
|
FPC连接端测量
At connector
|
|
4
|
绝缘阻抗
Insulation Resistance
|
≥20 MΩ
|
DC 25V
|
3.3机械特性 Mechanical characteristics
|
NO.
|
项目 Item
|
规格 Specification
|
备注 Remarks
|
|
1
|
操作荷重
Operating force
|
20-150g
|
R0.8手写笔
|
|
2
|
表面硬度
Hardness of surface
|
≥3H
|
JISK5400
|
|
3
|
透光率
Light Transmission
|
≥80%
|
|
|
4
|
FPC弯折 Bending
|
弯曲半径1.0mm，3次以上
|
满足3.2
|
|
5
|
FPC剥离强度
FPC peeling strength
|
水平180度方向，0.5kgf
10分钟不剥离
|
满足3.2
|
4. 信赖性测试 Reliability test
|
NO.
|
项目 Item
|
规格 Specification
|
备注 Remarks
|
|
1
|
高温测试
High temperature storage
|
70℃， 120hr
|
可靠性试验24小时后,电性能要符合3.2,机械性能要符合3.3
|
|
2
|
低温测试
Low temperature storage
|
-30℃， 120hr
|
|
3
|
高温高湿测试
High temperature high
Humidity storage
|
70℃，90％RH，120hr
|
|
4
|
温度冲击测试
Temperature Cycling
|
-20±2℃ — 70±2℃ (1.0hr each),20cycles
|
|
5
|
打点寿命 Input life
|
＞5,000,000次 (Tip R0.8mm)
|
|
|
6
|
划线测试 lineation test
|
＞1,000,000次 (Tip R0.8mm)
|
|
相关更多的产品信息可登录我司官方网站WWW.HONGYI-TOUCH.COM 及我司产品博客：http://blog.china.alibaba.com/blog/homifn/all/1.html 或直接与我们联系。白杜李：13924157357 QQ641768123 MSN：hongyitouch-baiduli@hotmail.com
